<软件工程>SE4-5 面向对象方法

本文最后更新于：2023年11月3日 下午

SE4 统一建模语言（UML）

在消化、吸收、提炼至今存在的所有软件建模语言的基础上，提出了 UML（统一建模语言）

UML 是软件设计与需求规约语言，是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言。

面向对象方法是一种以对象、对象关系等来构建软件系统模型的系统化方法。其认为一切系统都是由对象构成的。对象间的相互作用、相互影响，构成了各式各样的系统。面向对象不仅仅是一种程序开发方法，也是一种软件方法学

  • 用 对象作为对事物的抽象表示，并以此作为系统的基本构成单位。

    事物的静态特征用 属性表示，动态特征用对象的操作表示

    对象的属性和操作合为一体，构成一个独立的实体，对外屏蔽其内部细节（对象）

  • 对事物进行分类。具有相同属性和操作的分为一类。类是对象的抽象描述，每个对象是其所属类的实例（类）

  • 通过在不同程度上运用抽象原则，能得到一般类和特殊类。特殊类继承一般类的属性和操作。

    面向对象支持对这种继承关系的描述和实现，从而简化系统的构造过程及其文档（泛化）

  • 复杂的对象可以用简单的对象作为其构成部分（细化）

  • 对象间通过消息进行通信，以实现对象间的动态联系（依赖）

  • 用 关联表达类之间的静态关系（关联）

UML 可用于可用于对象方法和构件方法，可用于所有应用领域和不同的实现平台。

UML 主要提供了两类术语：表达客观事物的术语、表达关系的术语

SE4.1 表达客观事物的术语

为了表达客观世界中各类事物，UML 给出了如下术语

SE4.1.1 类、对象

类（class）：一组具有相同属性、操作、关系和语义的对象的描述。对象（object）是类的一个实例

classDiagram
class Class
Class:operation()
Class:attribute
Class:virtualOperation()*

类主要用于抽象客观世界中的事物，因此一般具有一组属性和操作

一个结构良好的类，应符合以下条件：

  • 是对问题域或解域中事物的明确抽象
  • 嵌入了小的、明确定义的责任集，并能将其很好地实现
  • 清晰地分离了抽象的规约和实现

# 属性（attribute）

属性是类的一个命名属性，由该类的所有对象共享，用于表达对象状态的数据

一个属性往往具有所属的类型，用于描述该特性的实例能取值的范围

类的一个对象对每个属性有特定的值

一个类能有多个属性，也可以没有属性

定义属性的格式为（[ ] 中的内容可选）：[可见性]属性名[:类型][多重性][=初始值][{特性串}]

  • 可见性：表明该属性是否可被其他类使用

    值可以是：公有（+），受保护（#），私有（-），包内（~）

  • 多重性：如 points[2..*]:Point。可以不写，此时默认是 1…1

  • 初始值

  • 性质串：如 a:integer=1{frozen}

  • 作用范围

# 操作（operation）

操作是一个类中所有对象要做的事情的抽象。一个类可以有复数个操作。操作的命名遵循驼峰法

表达操作的语法格式：[可见性]操作名[(参数表)[:返回类型]][{性质串}]

  • 性质串：有以下几种

    leaf：该操作是叶子操作

    abstract：该操作是抽象操作

    qucry：是完全没有副作用的纯函数。不会改变系统状态

    sequential：一次只能调用对象的一个操作。相当于 synchronize

    static：该操作没有隐式参数。

# 类的责任（responsibility）

在模型化一类事物中，其起始点往往是给出该类责任。即一个类承诺的任务（contract）或职责（obligation）

在实践中，每个结构良好的类至少要有一个职责

SE4.1.2 接口

接口是操作的一个集合。其中每个操作描述了类、构件或子系统的一个服务

接口通常有两种形式：

  • 采用分栏和关键字 <<interface>> 的矩形符号表示

    classDiagram
class IClass{
	<<Interface>>
	operation()*
}

  • 采用小圆圈和半圆圈表示

接口只能被其他类目使用，而不能访问其他类目。

接口不描述其中操作的实现，也没有属性和状态。接口在形式上等价于仅有抽象操作的抽象类。

接口间没有关联、泛化、实现和依赖，但能参与关联、泛化、实现和依赖

SE4.1.3 其他术语

除了 类和接口 外，还有 6 个术语

  • 协作（Collaboration）

    协作是一个交互，其涉及交互的三要素：交互各方、交互方式、交互内容

    交互各方间的相互作用提供了某种协作性行为

    在 系统/产品 建模中，可以通过协作来刻画一种由一组特定元素参与的、具有特定行为的结构。这组特定元素可以是给定的类或对象，因此，协作可以编 写 系统/产品 实现的一种构成模式

    协作是系统体系结构的概念组块。其仅引用或使用在其他地方声明的类、接口、组件、节点和其他结构元素，而不能拥有自己的结构元素。

  • 用况（Use Case）

    也称用例。用况是对一组动作序列的描述，系统执行这些动作应产生对特定参与者有价值的、可观察的结果

    在 系统/产品 建模中，用况一般用于模型化系统中的功能行为，是建立系统功能模型的一个重要术语。一个用况描述了系统的一个完整的功能需求

    由用况表达的 系统/产品 功能，往往可以通过协作精化

  • 主动类（Active Class）

    主动类是一种至少具有一个进程或线程的类。主动类能够启动系统的控制活动，并且其对象行为通常是与其他元素行为并发的

    在 系统/产品 建模中，主动类一般用于模型化系统中的并发行为

  • 构件（Component）

    系统中逻辑的且可替换的成分，通过外部接口隐藏了其实现

    在一个系统中，具有共享的、相同接口的、相同逻辑行为构件是可以互相替代的。构件可以嵌套，大的构件可以嵌套小的构件

    在 系统/产品 建模中，构件一般用于表达解空间中可以独立标识的部分。换言之，构件这一术语不能用于问题定义

  • 制品（Artifact）

    制品是系统中包含物理信息的、可替代的物理组件

    在软件开发中，制品通常用于代表有关源代码信息或运行时信息的一个物理打包。在一个系统中，可能存在不同类型的部署制品，如源代码文件、可执行程序和脚本

  • 节点（Node）

    节点是运行时存在的物理元素，通常表示一种具有记忆能力和处理能力的计算机资源。一个构件可以驻留在一个节点中，也能从一个节点移动到另一节点

  • 包（package）

    为了组织类目，控制信息组织和文档组织的复杂性，UML 引入了包

    包是模型元素的一个分组。一个包本身可以被嵌套在其他包中，并可以含有子包和其他种类的模型元素

    包之间的关系分为两种：

    • 访问依赖（Access）

      目标包中具有可见性的内容增加到源包的私有命名空间中。源包能引用目标包内容，但不能输出之

    • 引入依赖（Import）

      目标包中有适当可见性的内容被加入到源包的公共命名空间中。这相当于源包对它们做了声明

SE4.1.4 常用的建模技术

  1. 模型化一个系统中的词汇

    • 识别用于描述问题或解决方案的事物，将其表示为类
    • 标识每个类的责任集，确保每个类的定义清晰，并使责任分配均衡
    • 为每个类的责任的实现，提供所需属性和操作

  2. 模型化系统中的责任分布

    目标是：均衡系统中每个类的责任，避免类过大或过小

    • 为了完成某些行为，标识一组紧密协作的类。对这组中的每个类，标识其一组职责
    • 将职责过多的类拆分为一些较小的抽象类。将职责琐碎的类合并为较大的类
    • 考虑这些类的协作方式，调整其责任，避免类职责的过多或过少

  3. 模型化基本类型

    在其他极端情况下，建模事物可能直接取自现实中解的编程语言。通常这些抽象包括简单类型，如数字、字符串、乃至自定义枚举类型。

    对抽象为类型或枚举的事物建模时，可以用带有适当衍型的类表示

    如需要详细描述与该类型相关的值域，可使用约束

SE4.2 表达关系的术语

为了表达事物间的相互依赖和作用，UML 给出了如下术语

SE4.2.1 关联（Association）

关联是类目间的一种结构关系，是对一组具有相同结构、相同链的描述。

链（link）：对象间具有特定语义关系的抽象，实现后的链通常称为对象间的连接（connection）

关联两个类目的关联称为 二元关联。关联 n 个类名的关联称为 n 元关联

与类相比：

  • 类是一组具有相同属性、操作、关系和语义的对象的描述
  • 关联是一组具有相同结构和语义的链的描述

为了表达关联的语义，UML 采用了如下描述：

  • 关联名：关联的标识，用于提示该关联的含义。为避免关联涵义上的歧义，可以给出关联方向

  • 导航：对于一个给定类目，可以找到与之关联的另一类目。一般情况下，导航是双向的。也能限定导航为单向

  • 角色：关联一端的类目对另一端的类目的一种呈现。当一个类目参与一个关联时，如果它具有一个特定角色，那么就要显式给出端点名，以此来命名该类目在关联中的角色

  • 可见性：能通过导航找到另一类目的实例。有些情况下，需要限制关联外的实例通过该关联访问相关对象

  • 多重性：类中对象参与一个关联的数目

  • 限定符：限定符是一个关联的属性或属性表，这些属性的值将与该关联相关类的对象集做了一个划分

  • 聚合：分类是增强客观实际问题语义的一种手段。满足 “一个类是另一类的一部分” 的关联就称为一个集合。集合是关联的特殊形式，表达 “整体/部分” 的关系

    使用聚合这一术语时，应注意双方在概念上是否处于同一层次。如若是，则标识为一个部分类，否则应标识为属性

  • 组合：组合是聚合的特殊形式。如果在一个时间段内，整体类的实例中至少包含一个部分类的实例，且该整体类负责创建和消除该部分类实例，那么这样的聚合称为组合

    回想一下 Java 的 HashSet 和 HashMap 吧。回想完了？那忘掉吧，和这个没关系

  • 关联类：一种具有关联和类特性的模型元素。一个关联类可以被看作关联，但也有类的特性。

  • 约束：为进一步描述关联一端类的性质，UML 给出了 6 个约束

    • 有序（ordered）
    • 无重复对象（set）
    • 有重复对象（bag）
    • 有序集合（order set）
    • 列表（list）或序列（sequence）
    • 只读（readonly）

SE4.2.2 泛化

泛化是一般性类目（父类、超类）和其较为特殊性类目（子类）间的一种联系

如果两个类具有泛化关系，则：

  • 子类能继承父类属性和操作，并可有更多的属性和操作
  • 子类可以替换父类声明
  • 子类同一操作的实现可能覆盖父类的实现，这种情况称为操作多态
  • 可以在类目间创建泛化，如节点间、类和接口间等

无父类且拥有子类的类称为基类（根类），没有子类的类称为叶子类

具有单一父类的情况称为单继承，具有多个父类称为 人中赤兔 多继承。历史经验告诉我们，如果一个子类有多个父类，这些父类的结构或行为存在重叠，就可能产生一系列问题。因此，一般尽量采用单继承。

为进一步表达泛化语义，UML 提供了 4 个约束

  • 完整（Complete）：已在模型中给出了泛化的所有子类。尽管有所省略，也不允许添加新的子类
  • 不完整（Incomplete）：模型中未给出全部子类。因此，可以添加子类
  • 互斥（Disjoint）：父类对象最多允许该泛化中的一个子类作为其类型
  • 重叠（Overlapping）：父类对象可能具有泛化中多个子类作为其类型

SE4.2.3 细化

类目间的语义关系。其中一个类目规约了保证另一类目执行的契约

一般在以下地方使用细化

  • 接口与其实现类或实现构件间
  • 用况与其实现协作间

SE4.2.4 依赖

依赖是一种使用关系，用于描述一个类目使用另一类目的信息和服务

UML 对依赖进行了分类

  • 绑定（Bind）：源的实例化是使用目标给定的实际参数来达到的。

    如：可以把模板容器类与该类中实例间的关系模型化为绑定。绑定涉及实参到形参的映射

  • 导出（Derive）：可以从目标推导出源。如：出生日期和年龄

  • 允许（Permit）：表明目标对源而言可见。一个类访问另一类的私有特征时，将这一关系模型化为允许

  • 实例（Instanceof）：源的对象是目标的一个实例

  • 实例化（Instantiate）：源的实例是由目标创建的

  • 幂类型（Powertype）：源是目标的幂类型

  • 精化（Refine）：源比目标更精细

  • 使用（Use）：表明源的公共部分的语义依赖于目标语义

按照 UML 观点，一切事物间关系都可用 依赖 来规约。关联、细化、泛化 都是一类特殊的依赖。

SE4.2.5 模型化关系

使用上述术语，能模型化下列关系

  • 结构关系

    系统中存在大量结构关系，可以用 关联 来模型化这种关系

    对各种结构关系进行模型化时，可以采用两种方式

    • 以数据驱动

      对所标识的每个类，如果一个类要导航到另一个类的对象，就在这两个类间给出一个关联

    • 以行为驱动

      对所标识的每个类，如果一个类要与另一个类的对象交互，就在这两个类间给出一个关联

    不论何种驱动方式，为了进一步给出关联语义，一般要做到如下两点：

    • 给出关联的多重性
    • 判断该关联是否为聚合或组合

  • 继承关系

    对于系统中存在的 一般/特殊 的关系，可以使用 泛化 对其进行规约

    在对系统中的 一般/特殊 关系进行模型化时，应以共同的职责为驱动。发现一组类中具有的相同职责，继而抽取其共同职责及相关共同属性和操作，作为一般类，并表明该一般类与这组特殊类间的泛化关系

    模型化继承关系时，应避免继承层次过深（多代子类）或过宽（多个父类）

  • 精化关系

    对于系统中存在的精化关系，可以使用 细化 对其进行规约

    精化关系是两个不同抽象层间的一种关系。一个抽象层的一个事物通过另一抽象层的术语细化，并增加相应细节

    软件分析和设计是一个不断求精的过程。经常使用该术语表达不同抽象层间的精化，以体现 “自顶向下，逐步求精” 的思想

    在对系统中的精化关系进行模型化时，应以一个抽象层中的概念为驱动，使用下一抽象层的概念对其进行精化

  • 依赖关系

    人类在认识客观世界中，最常用的构造方法是：分类、整体/部分、一般/特殊。据此，在对系统中存在的各种关系进行模型化时，首先应考虑静态结构问题。不是结构关系、继承关系、精化关系时，才使用 依赖 对其进行规约。

    一般只有在操作没有给出，或省略明显操作标记时，或模型还需描述与目标类的其他关系时，才将其关系模型化为依赖。如果给出了明显标记，一般不需要给出该依赖。

SE4.3 UML 的模型表达工具

graph TB
M(图)
M---S(结构图)
M---A(行为图)
S---CLASSDIAGRAM(类图)
S----OBJECTDIAGRAM(对象图)
S---STRUCTDIAGRAM(构件图)
S----PACKAGEDIAGRAM(包图)
S---DEPLOYDIAGRAM(部署图)
S----C_S_DIAGRAM(组合结构图)

A---USECASEDIAGRAM(用例图)
A----ACTIVITYDIAGRAM(活动图)
A---STATEDIAGRAM(状态图)
A----I(交互图)
I---SEQUENCEDIAGRAM(顺序图)
I----COMMUNICATIONDIAGRAM(通信图)
I---WTFDIAGRAM(交互概观图)
I----TIMINGDIAGRAM(定时图)

UML 为不同抽象层提供了 6 种可对 系统静态部分 建模的图形工具：

  • 类图

    类图显示了类（及接口）、类的内部结构及其他类的联系。类图是 OOAD 得到的最重要的模型。

  • 构件图

    在转入实现阶段前，可以用构件图表示如何组织构件。构件图描述了构件及构件间的依赖关系。

  • 组合结构图

    展示了类或协作的内部结构

  • 对象图

    展示了一组对象及它们间的关系。用对象图说明在类图中发现的事物实例的数据结构和静态快照。

  • 部署图

    部署图展示运行时进行处理的结点和在结点上生存的制品的配置。部署图用来对系统的静态部署视图建模

  • 制品图

    展示了一组制品及其间的依赖关系。利用制品图可以对系统的静态实现视图建模

UML 为不同抽象层提供了 7 种可对 系统动态部分 建模的图形工具：

  • 用况图

    需求模型

  • 状态图

    当对象的行为较为复杂时，可以用状态图作为辅助模型描述对象的状态及状态转移，从而更准确地定义对象的操作

  • 活动图

    注重从活动到活动的控制流，可用来描述对象的操作流程，也可以描述一组对象间的协作行为或用户的业务流程

  • 顺序图

    注重于消息的时间次序。可以用来表示一组对象间的交互情况

  • 通信图

    注重于收发消息的对象的组织结构。可以用来表示一组对象间的交互情况

  • 交互概念图

    用于描述系统的宏观行为。是活动图和顺序图的混合物

  • 定时图

    用于表示交互，它展现了消息跨越不同对象或角色的实际时间，而不仅仅关心消息的相对顺序

SE4.3.1 类图（Class Diagram）

类图通常包含：类、接口、类间关系。还能包含注解和约束，以及包或子系统。甚至可以包含一个实例，以便使其可视化

下面是一个类图的示例：

classDiagram

class Company {

}

class Department {
	name Name
}

class Office {
	address String
	phone Number
}

class Headquarters {

}

class Person {
	name Name
	employeeID Integer
	title String
	getPhoto() Photo
	getPhone() Number
	getContactInformation() ContactInformation
	getPersonalRecords() PersonalRecords
}


class ContactInformation {
	address String
}

class PersonalRecords {
	taxID
	employmentHistory
	salary
}

Company "1" *-- "1..*" Department
Company "1" *-- "1..*" Office
Office <|-- Headquarters : 泛化
Department --* Department : 0..1
Office "*"--"*" Department : Location
Department "*"--"1..*" Person : member
Department "*"--"1" Person : manager
Person ..> ContactInformation : 依赖
Person ..> PersonalRecords : 依赖

创建类图包括以下几方面工作：

  1. 对系统中的概念（词汇）建模，形成类图中的基本元素

    使用 UML 的术语 “类”，来抽象系统中各个组成部分，包括系统环境。然后，确定每一类的责任，最终形成类图中的模型元素。

  2. 对待建系统中的各种关系建模，形成该系统的初始类图

    使用 UML 中表达关系的术语来抽象系统中各成分间的关系，形成该系统的初始类图

    • 当用 关联 关系建模时，是在对相互同等的两个类建模。给定两个类间的关联，则这两个类以某种方式相互依赖，且常常从两边都可以导航

      • 对于每一对类，如果需要从一个类到另一类导航，就要在这两个类间建立一个关联

        classDiagram
class Person
class Company
Person --> Company : works for

      • 对于每一对类，如果一个类的对象要与另一类的对象交互，并且后者不是前者的过程局部变量或操作参数，就要在这两个类间建立一个关联

      • 如果关联中的一个类与另一端的类相比，前者在结构或组织上是一个整体，后者看来像是它的部分，则在靠近整体的一侧用一个菱形关联修饰，从而将其标记为聚合

        classDiagram
class Company
class Department
Company "1"o--"*" Department : 聚合

      • 对于每一个关联，都要说明其多重性（否则，默认多重性为 *）

    • 依赖 关系是使用关系。常见的依赖关系是两个类间的连接，一个类知识使用另一个类作为其操作参数

      classDiagram
class CourseSchdule {
	add(c:Course)
	remove(c:Course)
}
class Course
CourseSchdule ..> Course

    • 泛化 关系是 is-a-kind-of 关系。在对系统的词汇建模时，如果遇到结构或行为上与其他类相似的类，可以提取所有的共同的结构特征和行为特征，并把它们提升到较一般的类中。特殊类继承这些特征

      classDiagram
class Shape {
	origin: Point
	move(offset: Point)
	resize(ratio: Real)
	display()
}

class Circle {
	radius: Distance
	resize(ratio: Real)
	display()
}

class Polygon {
	vertexOffset: List of Point
	resize(ratio: Real)
	display()
}

class Rectangle {
	width: Distance
	height: Distance
	resize(ratio: Real)
	display()
}

Shape <|-- Circle : 泛化
Shape <|-- Polygon : 泛化
Shape <|-- Rectangle : 泛化

  3. 模型化系统中的协作，给出该系统的最终类图

    使用类和 UML 中表达关系的术语，模型化一些类之间的协作，用类图对这组类及他们间的关系建模

  4. 对逻辑数据库模式建模（附加）

    当需要给出数据库概念设计的指导，可以对要在数据库中存储的信息，采用类图对相应数据库模式中进行建模

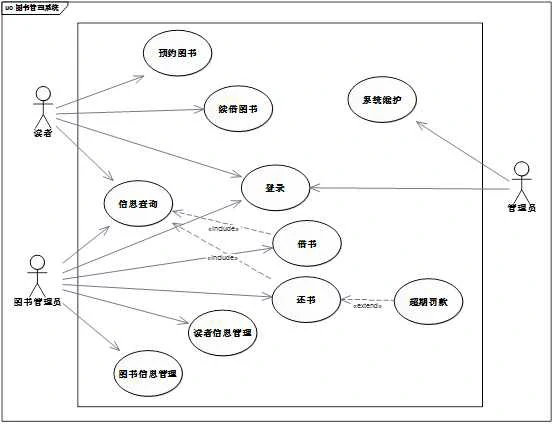

SE4.3.2 用况图（Use Case Diagram）

用况图是表现一组 Use cases（用况、用例）、Actors（参与者） 以及它们间关系的图

（用况图_SE4_3_2……图片来源于网络！）

# 用况图的术语

  • 主题

    主题是一组用况描述的一个系统或子系统。这些用况描述了该主题的完整行为，而参与者则表示与该主题交互的另一种类

  • 用况

    使用视角：用况表达了参与者使用系统的一种方式

    系统设计视角：一个用况规约了系统可以执行的一个动作序列，包括一些可能的变体，并对特定的操作者产生可见的、有值的结果

    用例是系统分析和设计阶段的输入之一。是类、对象、操作的源，也是分析设计的一个依据。用例也是制定开发计划、测试计划、设计测试用例的依据之一。

    用例能划分系统与外部实体的界限，是系统开发的起点

  • 参与者

    一组高内聚的角色。用户与用况交互时，该用户就是参与者

    一个参与者一般可以表达与系统交互的那些人、硬件或其他系统的角色

    参与者实际上不是软件应用的一部分，而是在应用环境之中。其实例代表以某种特定方式与系统进行交互

    一个客体对象可以扮演多个参与者。一个参与者代表了客体一个方面的角色

  • 关系

    • 关联：参与关系。即操作者参与一个用例

      关联是操作者和用例间的唯一关系

    • 扩展：用例 A 到 用例 B 的扩展关系，指出了用例 B 的一个实例可以由 A 说明的行为予以扩展，并依据该扩展点定义的位置，A 说明的行为被插入到 B 中

    • 包含：用例 A 到 用例 B 的一个包含，指出 A 的一个实例将包含 B 说明的行为，即这一行为将包含在 A 定义的那部分中

    • 泛化：用例 A 到 用例 B 的泛化，指出 A 是 B 的特殊情况

    扩展 和 包含 是 依赖 的变体。

# 用况图的使用

  1. 对系统语境建模
    • 决定哪些行为是系统的一部分，哪些行为是外部实体执行的。以此标识系统边界，同时定义主题
    • 在标识系统的参与者时，应考虑这些问题：谁需要得到系统帮助以完成其任务；谁执行系统的功能；系统与哪些硬件设备或其他系统交互；谁执行一些辅助功能进行系统的管理和维护
    • 将一些相似的参与者组织为一般/特殊结构
    • 在需要加深理解的地方，为每个参与者提供一个衍型
    • 最后，将这些参与者放入用况图中，并建立它们与系统用况间的关联：通信路径
  2. 对系统需求建模
    • 确定系统的基本用况。考虑每个参与者期望或需要的系统行为，将这些行为规约为相应用况
    • 用况的结构化处理，即分解行为，形成必要的泛化结构和扩展、包含结构，并在用况图中给出各种已确定的关系
    • 用况的语义表达。即通过注解和约束来修饰用况，特别是给出用况的一些非功能需求

SE4.3.3 顺序图（Sequence Diagram）

顺序图是一种交互图。由一组对象和对象间的关系组成。其中还包括对象间发送的消息

sequenceDiagram
participant c Client
participant Transaction
participant p ODBCProxy
activate c Client
c Client ->> Transaction : create()
c Client ->> Transaction : setActions(a, d, o)
activate Transaction
Transaction ->> p ODBCProxy : setValues(d, 3.4)
activate p ODBCProxy
deactivate p ODBCProxy
Transaction ->> p ODBCProxy : setValues(a, "CO")
activate p ODBCProxy
deactivate p ODBCProxy
Transaction -->> c Client : committed
deactivate Transaction
c Client -x Transaction : destory()
deactivate c Client

顺序图包含的内容：

  • 交互的各方：角色或对象
  • 交互方式：同步或异步
  • 交互内容：消息
  • 也能包含注解和约束

这些成分确定了交互的各种形态

从应用的角度来看，交互图是一个交互中各元素（各方、方式和内容）的投影。其中把这些元素的语义应用到交互图中

一些术语：

  • 对象生命线

    用于表示一个对象在一个特定时间段中的存在。对象生命线 被表示为垂直的虚线 我上面的图里是垂直的实线。

  • 消息

    顺序图中包含了一些由时间定序的消息。消息表示为一条箭头线，由一条生命线到另一条生命线。

    • 异步：用枝形箭头线表示 我上面是用叉号箭头表示
    • 同步（调用）：用实心三角箭头线表示。同步消息的回复用虚线表示

  • 聚焦控制

    聚焦控制用于表达一个对象执行一个动作的时间段。聚焦控制表现为细高的矩形。根据需要，也能嵌套使用聚焦控制

在顺序图中，也可以使用结构化控制操作符来实现更为复杂的流程

sequenceDiagram
participant user Person
participant bank ATM
loop invalid password
    user Person ->> bank ATM : enter(password)
    bank ATM ->> user Person : valid=verify(password)
end
opt valid password
    par
        user Person ->> bank ATM : enter(account)
        user Person ->> bank ATM : enter(amount)
    end
    bank ATM ->> user Person : deliver cash
end

四种最常用的控制操作符（控制操作子）：

  • 选择执行操作符

    该操作符记为：opt

    该操作符由两部分组成：监护条件、监护体。监护条件是一个布尔表达式，可以出现在该监护体内任意一个生命线顶端的方括号内。

    仅当进入该控制操作符，监护条件为真时，才执行监护体。

  • 条件执行操作符

    该操作符记为：alt

    该操作符的体通过水平线分为几部分，每部分拥有一个监护条件，表示一个条件分支。可以存在一个 else 分支，表示其他分支都不为真时执行该分支。

    仅当进入该控制操作符，并存在分支的监护条件为真时，才从那些为真的分支中选择一个执行。

    多个分支条件为真时，选择的结果不确定。

  • 并发执行操作符

    该操作符记为：par

    该操作符的体通过水平线分为几部分，每部分表示一个并行计算。多数情况下，每部分涉及不同生命线

    当进入该控制操作符时，所有部分并发执行。

    在每部分中的消息发送、接收是有次序的。但在所有并发中，消息的次序是任意的。

  • 迭代执行

    该操作符记为：loop

    监护条件可以出现在该监护体内一个生命线顶端的方括号内。

    只要在每次迭代前监护条件为真，该循环就会反复进行。当监护条件为假时，跳过该监护体

SE4.3.4 状态图（State Diagram）

状态图是显示一个状态机的图，其中强调了一种状态到另一种状态的控制流

状态机：一种行为，规约了一个对象在其生存期间因响应事件并作出响应而经历的状态

stateDiagram
[*] --> Idle
Idle --> [*] : shutDown
Idle --> Cooling : atTemp
Idle --> Heating : atTemp
state Heating {
	[*] --> Activating
	Activating --> Active
}
Cooling --> Idle : tooCold
Heating --> Cooling : tooHot
Cooling --> Heating : tooCold
Heating --> Idle : tooHot

状态图通常包含 简单状态和组合状态、事件、转换，也能包含注解和约束。

从使用角度来看，一个状态图可以包含一个状态机中任意的、所有的特征。即，状态图基本上是一个状态机中那些元素（分支、结合、动作状态、活动状态、对象、初始状态、最终状态、历史状态等）的一个投影

# 状态

一个状态是类目的一个实例（对象）在其生存周期间的一种条件或情况，该期间该对象满足这一条件，执行某一活动或等待某一消息

一个状态表达了一个对象所处的特定阶段，所具有的对外呈现及所能提供的服务。

UML 把状态分为三种：

  • 初态：表达状态机默认的开始位置。用一个实心圆表示

  • 终态：表达状态机的执行已经完成。用一个同心圆来表示

    初态和终态都是伪状态。它们只有名字。从初态转移到正常状态可以给出一些特征，如监护条件和动作

  • 正常状态：既不是初态又不是终态的状态

状态的规约：

  • 进入/退出效应

    是 进入/退出 该状态时执行的动作。为表达 进入/退出效应，UML 给出了 2 个专用动作符号：

    • entry：标识在进入该状态时要执行的，由相应动作表达式所规定的动作。简称进入动作
    • exit：标识在退出该状态时要执行的，由相应动作表达式所规定的动作。简称退出动作

    一般情况下，进入/退出效应 不能有参数或监护条件。但位于类状态机顶层的进入效应可以有参数，以标识创建一个对象状态机时要接受的参数

  • 状态内部转移

    指没有导致该状态改变的内部转移。一般情况下，在此给出对象在这个状态中要执行的内部动作或活动列表。其中表达动作的一般格式是：动作标号 / 动作表达式

    动作标号标识了该环境下要调用动作表达式中的动作。动作表达式可以为空，此时斜线分隔符也能省略。

    • do：为表达状态内部转换中的动作或活动，UML 给出了这个专用的动作符号。该符号标识正在进行由相应动作表达式规定的活动，并且只要对象在一个状态中没有完成由该动作表达式指定的活动，就一直执行之。当动作表达式完成时，可能产生一个完成事件。

    动作标号 entry、exit、do 不能作为事件名

    • 动作：动作是不可中断的原子计算。动作可以导致状态的改变或导致一个值的返回

    • 活动：一个活动是指状态机中一种可中断的计算，中断处理后仍可继续。一个活动往往是由多个动作组成的。

  • 子状态

    如果在一个状态机中引入另一状态机，那么被引入的状态机被称为子状态机。没有子状态的状态被称为 简单状态，包含子状态的状态被称为 组合状态

    子状态机分为：顺序子状态机（非正交）、并发子状态机（正交）

    • 顺序子状态机（非正交）

      关于子状态的进入（转入）：

      从组合外的状态可以进入该组合状态，那个源状态作为目标状态。此时，被嵌套的子状态一定有一个初态，以便进入组合状态并执行进入动作后，将控制传送给该初态。

      也可以从组合外的状态转移到组合状态中的一个子状态，作为其目标状态。此时，进入组合状态并执行进入动作后，将控制传送给该子状态。

      关于子状态的离开（转出）：

      可以从一个组合状态，或一个组合状态中的一个子状态离开。首先离开被嵌套状态，并执行那些被嵌套状态的退出动作。接着离开该组合状态，并执行组合状态的退出动作。

      由此可见，一个转移的源是组合状态的场合，该转移的本质是中止被嵌套状态机的活动。

      当控制到达该组合状态的子终态时，就触发一个活动完成的转移

      如要指定在转移出该组合状态前所执行的那个活动所在的子状态，UML 引入了 浅历史状态 的概念，用于指明这样的子状态，并用 H 标识。

    • 并发子状态机

      正交子状态机是组合状态中一些并发执行的子状态。其中，用虚线段分成了多个正交区域，每个区域有各自的初态和终态

      关于转入（分岔）：

      当一个转移到达具有多个正交区域的组合状态时，控制就被分成多个并发流（分岔）。正交区域的执行是并行的，相当于存在两个被嵌套的状态机

      关于离开（汇合）：

      先达到终态的正交区域在其终态等待，直到所有正交区域都到达终态时，几个区域的控制汇合成一个控制流（汇合）。另外，当一个转移离开这样的组合状态时，控制汇成一个控制流。

  • 被延迟事件

    被延迟事件是在一个状态中不予处理的事件列表。往往需要一个队列机制，对这样的事件予以推迟并予排队，以便在该对象的另一状态中予以处理。

# 事件

一个事件是对一个有意义的发生的规约，该发生有其自己的时空。在状态机的语境下，一个事件是一个激励，可引发状态的转换

事件的种类：

  • 内部事件

    是在系统内对象间传送的事件。如：溢出异常

  • 外部事件

    在系统和参与者间传送的事件。如按下按钮，一个来自传感器的中断

在 UML 中可以模型 4 种事件：

  • 信号

    信号是消息的一个类目，是消息类型。信号是一种异步事件

    信号有属性和操作，信号间可以有泛化

    在 UML 中，可以将信号模型化为具有名字 <<singal>> 的衍型类。也可用衍型表示一个操作发送了一个特殊信号。也能在类的附加栏中为对象可能接受的、有名的信号进行模型化

  • 调用

    一个调用事件表示对象接受到一个操作调用的请求

    可以使用在类的定义中的操作定义来规约调用事件。该事件或触发状态机中的一个状态转换，或调用目标对象的一个方法。

    调用一般是同步事件，但也能将其规约为异步调用

  • 时间事件和变化事件

    时间事件是推移一段时间的事件。变化事件是一个条件得到满足，或表示状态的一个变化。

  • 发送事件和接受事件

    发送事件是类的一个实例发送一个调用事件或信号事件。接受事件是类的一个实例接受一个调用事件或信号事件

    如果是一个同步调用事件，那么发送者和接受者都处在该操作执行期间的一个汇聚点上。即发送者的控制流一直被挂起，直到该操作执行完成

    如果是一个信号事件，那么发送者和接受者并不汇合。即，发送者发出信号后不等待接受者响应。

    以上两种情况下，事件可能丢失（如未定义对该事件的响应）。事件的丢失肯除法接受者的状态机（如有），或引起一个常规的方法调用

# 状态转换

状态转换是两个状态间的一种关系。

在第一个状态中的一个对象将执行一些确定的动作，当规约事件发生并且规约条件满足时，进入第二个状态。

状态转换的规约涉及以下几部分：

  • 源状态

    引发状态转换的那个状态

  • 转换触发器

    在源状态中由对象识别的事件。一旦满足监护条件，就让状态发生转换。其中，在同一个简单状态图中，如果触发多个转换，则高优先级优先。存在多个高优先级转换时，从中随机选择一个执行。

  • 监护条件

    一个布尔表达式。当某个转换触发器接受一个事件时，如果该表达式有值为真，则触发转换。如有值为假，并且此时没有其他可被触发的转换，则该事件丢失

  • 效应

    一种可执行的行为。例如可作用于对象上的一个动作，或间接地作用于其他对象的动作。但这些对象对那个对象是可见的

  • 目标状态

    转换完成后处于的状态

在 UML 中，把状态转换表示为从源状态出发，并在目标状态上终止的带箭头的实践

# 状态图的一般用法

  1. 是建立一个系统动态方面的模型。这些动态方面包括任意种类对象、任意系统结构（类、接口、构件、节点）视角下以事件定序的行为
  2. 建立一个场景的模型，其主要途径是针对用例图给出相应的状态图。

以上两种用法，一般都是对反应型对象的行为进行建模。为反应型对象建模时，步骤为：

  1. 选择状态机的语境，是类、用况或是子系统。
  2. 选择其实例的初始状态和最终状态，并分别给出初始状态和最终状态的前置条件和后置条件，以便指导以后的建模工作
  3. 标识某一可用的时间段，考虑该实例在此期间内存在的条件，以此判断该实例的其他状态。对此应以该实例的高层状态开始，继之再考虑这些状态的可能的子状态
  4. 判断该实例在整个生存周期内所有状态的有意义的偏序
  5. 判断可以触发该状态转换的事件。可以逐一从一个合理定序的状态到另一状态，来模型化其中的事件
  6. 为这些状态转移添加动作，或为这些状态添加动作
  7. 使用子状态、分支、合并和历史状态等，考虑简化状态机的方法
  8. 检查在某一组合事件下所有状态的可能性
  9. 检查是否存在死状态
  10. 跟踪整个状态机，检查是否符合期望的事件次序和响应
o

SE5 统一软件开发过程（RUP）

统一软件开发过程（Rational Unified Process）是对象管理组织推荐的一个有关过程的标准。是一种以用况驱动的，以体系结构为中心的迭代、增量式开发。

RUP 是基于 UML 的一种过程框架，较完整地定义了将用户需求转换成产品需要的活动集，并提供了活动指南及对产生相关文档的需求。

RUP 与 UML 是一对 “姐妹”，它们构成一种特定的软件开发方法学。可以认为：RUP + UML = 面向对象方法

​ （RUP阶段图_SE5）

  • 初始阶段

    获得与特定用况和平台无关的系统体系结构轮廓。位系统建立商业案例，确定项目边界，从业务角度指出该项目价值。

    第一个重要里程碑：生命周期目标里程碑

  • 细化阶段

    目标是分析问题领域，建立健全体系结构基础，编制项目计划，淘汰项目中最高风险元素

    第二个重要里程碑：生命周期结构里程碑

  • 构造阶段

    形成最终的系统体系结构基线，开发完整的系统，确保产品开始向客户交付

    第三个重要里程碑：初始功能里程碑

  • 交付阶段

    确保软件对最终用户可用。基于用户反馈进行少量调整

    第四个重要里程碑：产品发布里程碑

SE5.1 核心工作流

RUP 中有 9 个核心工作流。分为 6 个核心过程工作流，及 3 个核心支持工作流。

# 需求获取

RUP 运用用况来获取需求，得到系统 用况模型。

其基本步骤为：

  • 列出候选需求

    搜取特征。特征是一个新的项及其简要描述

  • 理解系统语境

    创建领域模型或业务模型。

    业务用况模型：业务参与者和业务用况

    业务对象模型：用交互图和活动图表达。包含：工作人员、业务实体、工作单元

  • 捕获功能需求

    建立系统的用况模型。发现和描述参与者、用况，确定用况优先级，精化用况，构造用户界面模型，用况模型结构化。

  • 捕获非功能需求

# 需求分析

在系统用况模型基础上，创建系统 分析模型，以及该分析模型视角下的体系结构描述。

包含以下术语：

  • 分析类：类的一种衍型，少有操作和特征标记，而用责任来定义其行为，且其属性和关系是概念性的

    分为实体类、边界类、控制类

  • 用况细化：一个协作。把一个用况用多个分析类的相互作用来细化。

  • 分析包：把一些变化限制到一个业务过程、一个参与者行为或一组紧密相关的用况，形成一些分析包。分析包体现了局部化、问题分离的软件设计原理，体现了 “高内聚，低耦合”。

分析模型是由分析系统来定义的。分析系统包含一组有层次结构的包。

分析的主要活动：

  • 体系结构分析

    标识分析包，处理分析包之间的共性，标识服务包，定义分析包的依赖，标识重要的实体类，标识分析包和重要实体类的公共特征性需求

  • 用况分析

    标识分析类，描述分析类间的交互

  • 类的分析

    标识责任，标识属性，标识关联和聚合，包的分析

  • 包的分析

    确保分析包尽可能与其他包独立，确保分析包实现了其目标，描述依赖

用况模型 与 分析模型 的区别：

用况模型 分析模型
使用客户语言描述 使用开发者语言描述
系统对外的视图 系统对内的视图
外部视角下的体系结构 内部视角下的体系结构
客户与开发者 “系统应做什么” 的契约 开发者理解系统如何设计实现的基础
需求间可能出现冗余、不一致 需求间不可能出现冗余、不一致
捕获系统功能 给出细化的系统功能
定义了需要进一步分析的用况 定义了用况模型中每一个用况的细化

# 软件设计

RUP 软件设计目标：定义满足系统/产品分析模型所规约需求的软件结构。给出 设计模型、部署模型。

相关术语：

  • 设计类
  • 用况细化
  • 设计子系统
  • 接口

设计模型、部署模型及相关视角下的体系结构描述：

  • 设计模型：设计子系统、设计类、用况细化、接口
  • 部署模型：一个对象模型，描述了系统的物理分布。即，如何把功能分布于各个节点上

软件设计的主要活动：

  • 体系结构设计

    标识节点和其网络配置，标识子系统和其接口，标识在体系结构方面有意义的设计类和其接口，标识一般性的设计机制

  • 用况的设计

    标识参与用况细化的设计类，标识参与用况细化的子系统和接口

  • 类的设计

    概括描述设计类，标识操作，标识属性，标识关联和聚合，标识泛化，描述方法，描述状态

  • 子系统设计

    维护子系统依赖，维护子系统提供的接口，维护子系统内容

设计模型：

  • 设计子系统和服务子系统，及其依赖、接口和内容
  • 设计类，及其具有的操作、属性、关系、实现需求
  • 用况细化
  • 设计模型视角下的体系结构描述

部署模型：

  • 节点的特征及连接
  • 主动类到节点的初始映射
分析模型 设计模型
概念模型 软件模型
可用于不同设计 特定于一个实现
使用了三个衍生类：边界类、实体类、控制类 依赖实现的语言，使用了多个衍生类
几乎不是形式化的 是比较形式化的
开发费用少 开发费用多
结构层次少 结构层次多
动态的，很少关注定序方面 动态的，更多关注定序方面
概括给出系统设计 表明了系统设计
整个生命周期内不能修改 整个生命周期内应予维护
为构建系统定义一个结构，是基本输入 构建系统时，尽可能保留分析模型

# 实现与测试

实现的目标：基于设计类和子系统生成构件，对构件进行单元测试，进行集成和连接，并把可执行的构件映射到 部署模型。

实现的主要活动：

  • 实现体系结构
  • 集成系统
  • 实现子系统
  • 实现类
  • 完成单元测试

测试包括：内部测试、中间测试、最终测试

测试的主要活动：

  • 计划测试
  • 设计测试
  • 实现测试
  • 执行集成测试
  • 执行系统测试
  • 评价测试
软件工程
#笔记 #基础课目 #软件工程
<软件工程>SE4-5 面向对象方法
https://i-melody.github.io/2023/11/03/软件工程/SE4 面向对象方法/
作者
Melody
发布于
2023年11月3日
许可协议
